RT200系列分流器

一、産品簡介

RT200設備(圖1)是一款支持網絡行爲審計系統、網絡內容審計系統和入侵檢測系統的高速流量預處理平台,實現100G以太網、40G POS(OC768)、10G POS/LAN/WAN的流量采集、協議轉換、多元組過濾、內容深度檢測、交換和分流。RT200采用ATCA-NTW200機箱,機箱從下至上分别爲1到2号槽,采用前後對插形式,符合ATCA規範的單闆均能插入機箱使用。

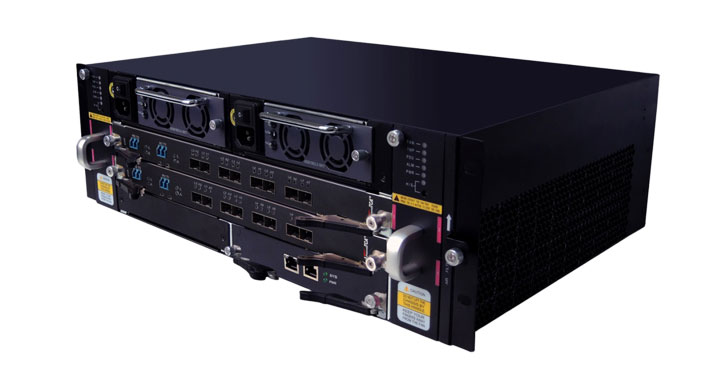

圖1 RT200設備

Skipper 2.0是RT200系列流量預處理平台的用戶操作接口,Skipper由CLI(Command Line Interface,命令行接口)和RCP(Remote Control Protocol,遠程控制協議)API組成。

RT200适合于鏈路比較少的場合,如ATCA-PFC802、ATCA-HFC602分别實現40G POS和100G以太網帶流量衰減的鏈路監控。也可以組合實現全流量輸出:

  1. ATCA-HFC602+CNT16:實現2路100G以太網的全流量協議轉換;
  2. 2塊ATCA-PFC802:實現4路40G POS的全流量協議轉換;
  3. 2塊ATCA-16PE:實現16路10G POS/WAN的全流量協議轉換;
  4. 2塊ATCA-8PE:實現8路10G POS/WAN的全流量協議轉換。
二、特性
  • 背闆直接連接兩個槽位,連接能力160G;
  • 支持包括10G LAN以太網、10G WAN以太網、10G POS、40G以太網、40G POS和100G以太網等多種速率的線卡;
  • 單機箱100G以太網最大輸入能力爲400G(共2對100G以太網鏈路);
  • 單機箱40G POS最大輸入能力爲160G(共2對40G POS鏈路);
  • 單機箱10G POS/WAN/LAN最大輸入能力640G(共32對萬兆鏈路);
  • 支持采用标準ATCA架構的各種多核處理卡和線卡;
  • 包含2個線卡槽位;
  • 支持雙電源(220V交流和48V直流);
  • 支持IPMI管理。
三、規格
  • 尺寸:485mm(W)X130mm(H)X385mm(D)
  • 槽位:2個線卡槽位
  • 輸入電壓:220V AC或48V DC (雙冗餘備份)
  • 最大功率 : 480W
  • 儲藏溫度: -20℃-75℃
  • 工作溫度:0℃到40℃
  • 工作濕度:5%-85% (非冷凝)
  • 存儲濕度:0%-85% (非冷凝)
