一、産品簡介
PON Middleman 105是戎騰網絡自主研發的GPON和EPON複用型網絡流量處理設備,采用串接的方式接入PON鏈路中,在不影響PON系統正常通信的情況下,提供PON報文到标準以太報文的轉換接口,将用戶流量複制并通過鏡像口輸出;提供标準以太幀到PON報文的封裝接口,用于向PON鏈路中植入自定義的數據報文,以實現對用戶數據的分析和監控。
設備遵循EPON的IEEE802.3ah标準,滿足《YD/T 1475-2006接入網技術要求-基于以太網方式的無源光網絡(EPON)》,遵循GPON的ITU-T G.984.x系列标準,滿足《中國電信GPON設備技術要求》對PON設備的相關要求。

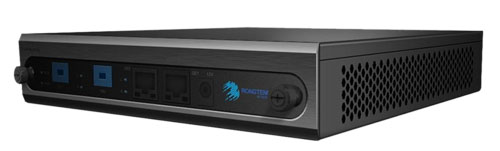

G/EPON Middleman 105
二、設備應用
用于網絡審計、技術偵察及運營商流量采集與分析,同時可作爲GPON或EPON的延距設備(OEO)。
三、設備部署
本設備可部署于OLT到ONU鏈路中的任意位置,對鏈路中的數據透明傳輸。

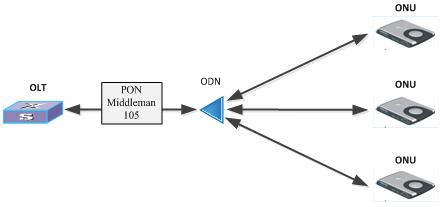

部署在OLT與ODN之間

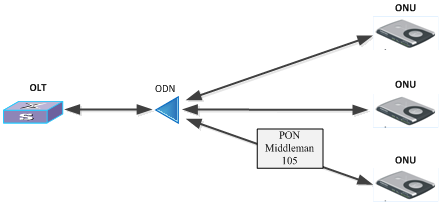

部署在ODN與ONU之間

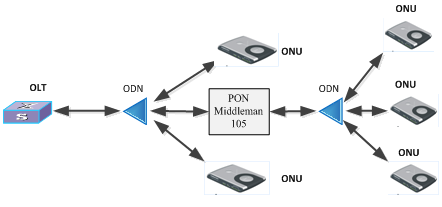

部署在ODN與ODN之間
四、特性
- 支持EPON和GPON複用
- 支持兼容加密鏈路和非加密鏈路
- 支持三重攪動數據的解密(EPON)
- 支持AES加密數據解密(GPON)
- 內置光保護開關,支持斷電旁路、故障旁路
- 支持LLID、UDP和TCP端口号過濾輸出
- 支持IPTV報文和Radius認證報文過濾
- 支持非網絡行爲報文過濾
- 支持軟件、固件遠程升級
- 支持串接/并接模式
- 支持上下行報文線速輸出,輸出報文均爲标準以太網報文
- 支持上下行報文插入
- 可方便地從機箱中拔出處理闆,以更換光模塊及光衰減器
- 通過随機附帶的API開發包能夠獲取數據統計,含字節數統計、報文數統計及即時流量統計
- 外接電源:DC 12V(标配)
五、規格
- 設備尺寸(W*D*H):188mm×188mm×38mm
- 标準網口:兩個千兆标準以太網接口(GE0/ GE1)
- 光模塊:4個。1個EPON ONU端模塊,1個EPON OLT端模塊,1個GPON ONU端模塊和1個GPON OLT端模塊
- 光衰減器:2個。1個5 DB,1個10 DB,用于鏈路光強過高時進行數據采集
- 面闆PON接口:一個OLT接口,一個ONU接口
- 功耗:18W
- 工作溫度:-20℃到70℃
- 存儲溫度:-20℃到75℃
- 工作相對濕度:5%-85% (非冷凝)
- 存儲濕度:5%-95% (非冷凝)
