ATCA-ICP2040計算闆
ATCA-ICP2040計算闆是一款采用一顆國産自主高性能通用處理器FT2000+/64設計實現的全國産通用ATCA計算闆，支持雙星型拓撲的100GBASE-KR4/40GBASE-KR4 Fabric接口，可提供平衡的計算性能、訪存帶寬和IO擴展能力，應用于高性能、高吞吐率的服務器領域和網絡行爲分析、入侵檢測與防火牆等需要強計算能力的網絡安全應用。
FT2000+/64集成了64個自主研發的ARMv8指令集兼容處理器內核FTC662，通過集成高效處理器核心、基于數據親和的大規模一緻性存儲結構、層次式二維Mesh互連網絡，優化存儲訪問延時，在ARMv8指令集兼容現有産品中，其單核計算能力、單芯片并行性能、單芯片cache一緻性規模、訪存帶寬等均處于國際先進水平。
ATCA-ICP2040計算闆闆載八通道RDMIM DDR4內存插槽（支持ECC），最大支持1TB內存。闆載存儲提供1個NVMe M.2高速固态硬盤接口和1個硬盤擴充接口（SATA M.2接口），最大支持存儲容量可達8TB以上。對外可提供豐富的接口：背闆提供2路100G-KR4/40G-KR4 Fabric接口、2路10/100/1000 Base-T Base接口、2路IPMI接口，前面闆提供2個40G QSFP接口，2個10/100/1000BASE-T管理口（業務口和維護口）、1個VGA接口、1個RS232串口和2個USB 3.0接口（兼容2.0）。

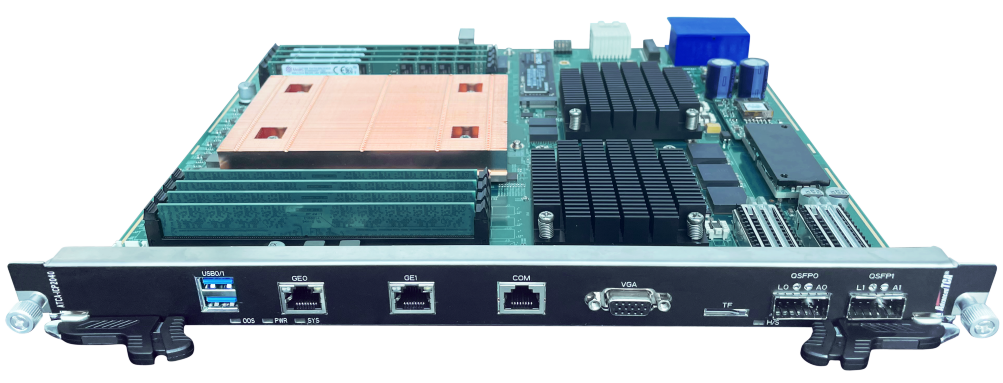

圖1 ATCA-ICP2040實物圖
二、技術指标
闆卡規格 |
标準 |
符合PICMG 3.0 R3.0 ATCA規範 |
尺寸 |
280mm(深) x 322.25mm(寬) x 27mm(高) |
|
重量 |
≤4kg |
|
闆卡配置 |
處理器 |
FT2000+/64标準版，主頻2.2GHZ，32KB 一級指令Cache， 32MB二級Cache |
內存 |
8通道RDIMM DDR4插槽，支持ECC，最大工作速率3200MHZ （根據內存條實際适配速率确定） |
|
存儲 |
1路SATA M.2接口 1路SATA M.2擴充接口 |
|
操作系統 |
标準ARM Linux操作系統 國産銀河麒麟操作系統（需另行購買） |
|
前面闆 |
以太網數據口 |
2個40G QSFP以太網接口 |
管理口 |
2個10/100/1000 BASE-T管理口 |
|
顯示 |
1個VGA接口 |
|
串口 |
1個RS232串口 |
|
USB |
2個USB 3.0接口（兼容2.0） |
|
LED燈 |
1個PWR燈、1個硬盤指示燈 |
|
背闆 |
Fabric接口 |
2路100GBASE-KR4/40GBASE-KR4接口 |
Base接口 |
2路10/100/1000 BASE-T接口 |
|
電源 |
雙路-48V電源輸入（-60V~-40V） |
|
IPMI |
2路IPMI接口 |
|
環境 |
工作溫度 |
0~55℃ |
存儲溫度 |
-40℃~85℃ |
|
濕度 |
5%~90% |
|
功耗 |
功耗 |
典型：180W，最大：220W |
