TS9700系列分流器
一、産品簡介
TS9707系統
二、主要技術參數
三、特性
戎騰網絡基于運營商核心樞紐機房、 IDC（Internet DataCenter）以及大數據等對高密度100G鏈路彙聚分流的迫切需求，采用高可靠性 ATCA 100G标準架構和全新的軟、硬件架構設計開發了面向100GE、10GE高密度彙聚分流的TS9700系列分流器。
TS9700基于ATCA 100G 标準架構，包括TS9704、TS9707、TS9714三種型号，分别提供4槽位業務闆、7槽位業務闆和14槽位業務闆。TS9700采用了全新的網絡處理器+交換芯片架構，最大處理容量12.4T，支持IP層掩碼/非掩碼五元組規則、MAC層掩碼/非掩碼規則、HTTP特征碼規則、端口聚合、複制與同源同宿分流、Netflow等功能，可以滿足運營商、IDC機房、網絡可視化、入侵檢測、廣告精準投放等多方面的高密度彙聚分流需求。
TS9700采用創新的交換控制闆作爲輸入，其SC3200前面闆支持10個100G QSFP28接口，後接RTM可擴展支持9個100G QSFP+接口，每個TS97-CNT32同樣通過前後對插的形式支持48個10G SFP+接口的輸入輸出。使得整體系統最大480個10G接入和76個100G接入。

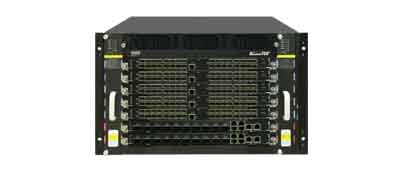

TS9707系統
TS9700不同型号設備差異如表所示：
| 支持功能 | TS9704 | TS9707 | TS9714 |
| 交換能力 | 3.2T | 6.4T | 12.8T |
| 控制交換闆（SC3200，可作爲數據處理闆使用） | 1塊 | 2塊 | 4塊 |
| 數據處理闆（TS97-CNT32） | 3塊 | 5塊 | 10塊 |
| 最大10GE接入能力 | 144纖 | 240纖 | 480纖 |
| 最大40GE接入能力 | 19纖 | 38纖 | 76纖 |
| 最大100GE接入能力 | 19纖 | 38纖 | 76纖 |
| 主控熱備能力 | 單主控 | 支持 | |
| MAC層掩碼與非掩碼規則 | 16K | 28K | 56K |
| 掩碼與非掩碼IPv4五元組規則 | 16K | 28K | 56K |
| 掩碼與非掩碼IPv6五元組規則 | 8K | 14K | 28K |
| HTTP特征碼規則 | 16K | 28K | 56K |
| 複合規則（五元組規則與特征碼規則複合） | 支持 | 支持 | 支持 |
| MAC層輸出方向規則（掩碼/非掩碼規則） | 4K | 7K | 14K |
| IPv4輸出方向規則（掩碼/非掩碼規則） | 4K | 7K | 14K |
| IPv6輸出方向規則（掩碼/非掩碼規則） | 2K | 3.5K | 7K |
-
TS9700系列設備共用技術指标：
- 支持VLAN、MPSL、IP、TCP/UDP和IP隧道等報文識别
- 支持同源同宿負載均衡分流聚合組共64組，包括源目MAC、源目IP等六種組合
- 故障端口自恢複（支持故障端口自動移出輸出組，端口恢複後自動加入）
- 支持規則與輸入端口或聚合組綁定
- 支持報文輸出标簽攜帶（可攜帶規則ID、輸入輸出接口信息、設備ID等）
- 支持Netflow報文采樣輸出，最高采樣率1:1
- 支持用戶接入方式與權限控制（支持Radius認證、用戶IP訪問控制列表，用戶執行權限控制）
- 支持遠程RCP規則配置查詢接口
- 支持串口、Telnet、SSH、SNMP和Syslog配置管理方式
- 支持遠程FTP、TFTP、SCP等下載鏡像導入升級，升級時系統配置不覆蓋
- 包括1個RJ45管理口（10/100M/1000M自适應）和1個RJ45 COM口
