CME3000-T7模塊

一、産品簡介

CME3000-T7模塊是一款高性能的全國産COM Express Type7計算模塊,它采用了一顆國産飛騰騰銳D3000八核高性能通用處理器。這款模塊設計精良,功能強大,可廣泛應用于工控、通信、金融、科研等領域。

CME3000-T7模塊闆載單通道SODIMM DDR4內存插槽,對外提供豐富的接口:2路SATA 3.0接口、2路PCIe 4.0 X8、2路PCIe 4.0 X4、2路PCIe 3.0 X1、4路USB 3.0、2路萬兆以太網口、1路千兆以太網口、2路串口、LPC、I2C、SMBus、GPIO等,滿足各種複雜的應用需求。此外,該模塊還闆載64G eMMC(可作爲系統啓動盤),爲用戶提供了更大的存儲空間和更靈活的使用方式。

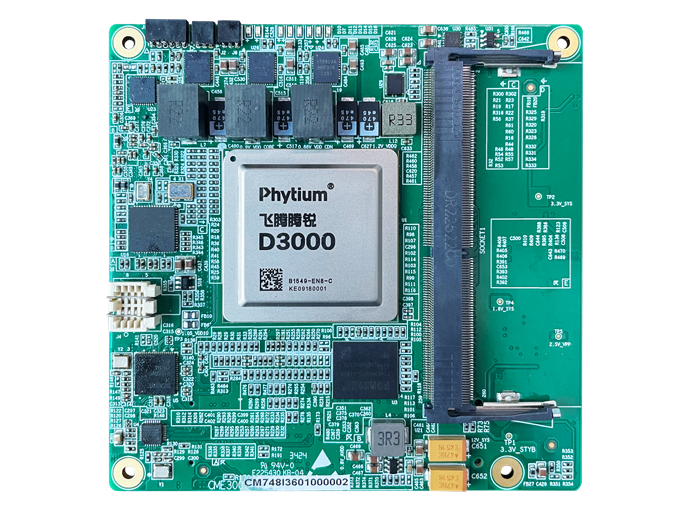

圖1 CME3000-T7實物圖

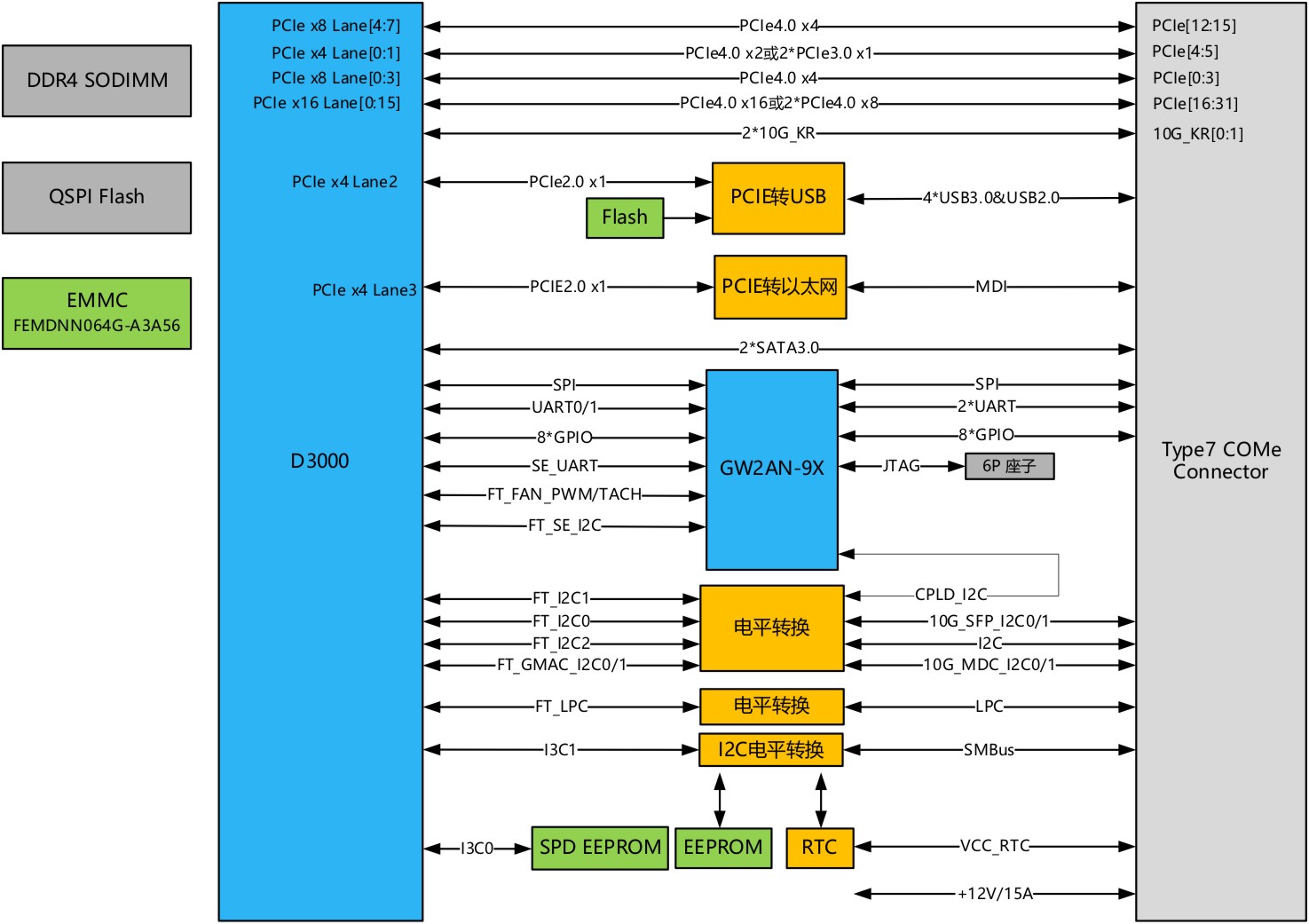

圖2 CME3000-T7組成框圖

二、技術指标

物理特性

形态

COM Express Type7 Compact Module

尺寸

95mm(長) x 95mm(寬) x 28mm(高)

電源

支持12V DC

基本特性

處理器

D3000/8标準版,主頻2.5GHZ

內存

單通道DDR4內存SODIMM插槽

最大工作速率3200MHZ(根據內存實際适配速率确定)

存儲

2路SATA 3.0接口,1路闆載64G eMMC

BIOS

飛騰UEFI,16MB SPI Flash

操作系統

國産銀河麒麟操作系統(需另行購買)

其他linux操作系統

I/O特性

以太網

1路千兆以太網接口

2路10G以太網接口

串口

2個三線UART串口:

1路調試串口,1路功能串口

USB

4個USB 3.0接口(兼容2.0)

PCIE

2路PCIE 4.0 X8(可配置爲1路PCIE 4.0 X16)

2路PCIE 4.0 X4

2路PCIE 3.0 X1(可配置爲1路PCIE 3.0 X2)

RTC

1路RTC

I2C

1路I2C

SMBus

1路SMBus

LPC

1路LPC

GPIO

4路GPO、4路GPI

看門狗

1路看門狗

環境

工作溫度

0~55℃

存儲溫度

-40℃~85℃

濕度

5%~95%(無凝露)

功耗

功耗

50W

國産化率

國産化率

100%
