FT騰銳D2000 VPX主控闆

一、産品簡介

國産化VPX主控闆VPX-XCV1000是一款基于全國産化芯片的VPX主控闆,采用6U VPX标準結構,可作爲VPX系統的運算與控制單元,主要負責數據的運算和處理。XCV1000國産化率滿足國家對相關設備國産化要求(元器件種類國産化率≥95%,元器件數量國産化率≥95%,元器件價值國産化率≥95%),已适配麒麟操作系統。

VPX-XCV1000采用一顆基于飛騰ARM V8體系結構的飛騰騰銳D2000處理器設計實現,處理器分标準版商業級、标準版工業級、網安版商業級、網安版工業級、睿頻版等不同規格,有4核和8核兩個核心數量版本。D2000處理器最大功耗25W,集成8個FTC663核,最高主頻2.3GHz。D2000處理器集成2個DDR4-3200 控制器,支持對 DDR 存儲數據進行實時加密, 單闆配置不低于16GB內存。D2000處理器集成34個Lane的PCIe 3.0接口:2個X16(每個X16可拆分成2個X8)和2個X1。

VPX-XCV1000對外提供豐富的接口:背闆提供3路PCIe3.0 X8接口(其中兩路X8可以配置爲一路X16)、4路1000Base-T接口、2路USB3.0接口(兼容USB2.0)、VGA顯示接口等;面闆提供4路1000Base-T接口、2路USB3.0接口(兼容USB2.0)、1路HDMI顯示接口等。

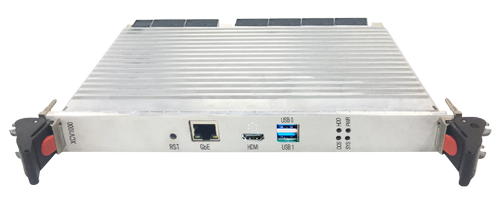

圖1 VPX-XCV1000闆卡

二、技術指标

物理特性

形态

6U VPX 5HP

尺寸

160mm(長)×233.35mm(寬)×24mm(高)

功耗

典型:80W;最大:130W

溫度範圍

工作環境溫度:0~ 40℃

存儲環境溫度:-55 ~ 70℃

濕度:5%~95%(非冷凝)

基本特性

處理器

飛騰騰銳D2000處理器,8核/4核可選,主頻2.3GHz

內存

闆載2通道ECC DDR4內存,每通道最低8GB,顆粒焊裝

固件Flash

16MB SPI Flash(存放BIOS)

硬盤接口

1個NVME M.2接口,支持2280和2242尺寸

操作系統

國産銀河麒麟操作系統(需另行購買)

顯示接口

景嘉微JM7201芯片,支持2D/3D加速,支持OpenGL1.5/2.0

支持4K高清顯示

支持1路HDMI、1路VGA

所有的圖像接口都是獨立的通道

I/O接口

背闆

P1 1路PCIe3.0 X8接口信号

P2 2路PCIe3.0 X8接口信号(可配置爲一路X16)

P3 2路USB3.0接口信号

P4 4路1000Base-T以太網接口信号

P5 1路VGA接口信号

P6 1路RS232調試串口信号

前面闆

1路1000Base-T接口

1路HDMI接口

2路USB3.0接口(兼容USB2.0)

4個LED燈(電源燈、硬盤指示燈、用戶自定義燈)

1個複位按鈕
