CME2000-T6模塊

一、産品簡介

CME2000-T6模塊采用一顆國産飛騰騰銳D2000 八核高性能通用處理器（兼容FT2000/4 四核處理器），是一款基于COM Express Type6模塊标準設計實現的高性能全國産COMe Type6計算模塊，可應用于通信、工控、科研等領域。闆載雙通道SODMIM DDR4內存插槽（支持ECC），結合飛騰X100套片，對外提供豐富的接口：4路SATA 3.0接口、2路PCIE 3.0 X8、2路PCIE 3.0 X2、4路PCIE 3.0 X1、4路USB 3.0、3路Display Port顯示（其中1路支持選配爲VGA出）、1路千兆以太網、2路串口、LPC、I2C、SMBus、GPIO等，此外還支持選配自帶eMMC。

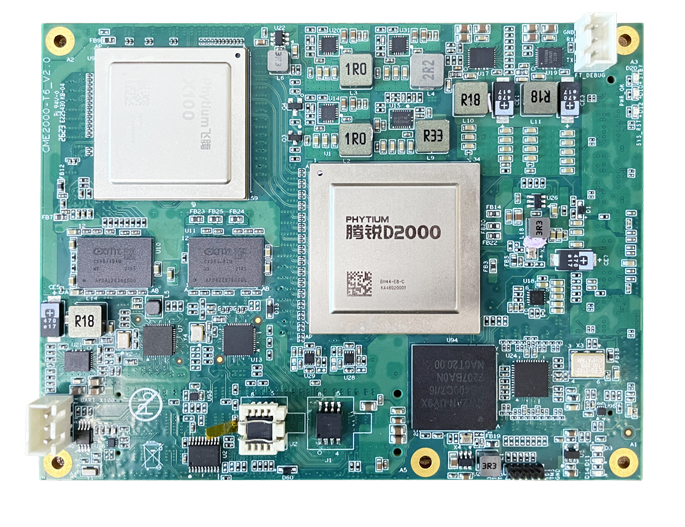

圖1 CME2000-T6實物圖

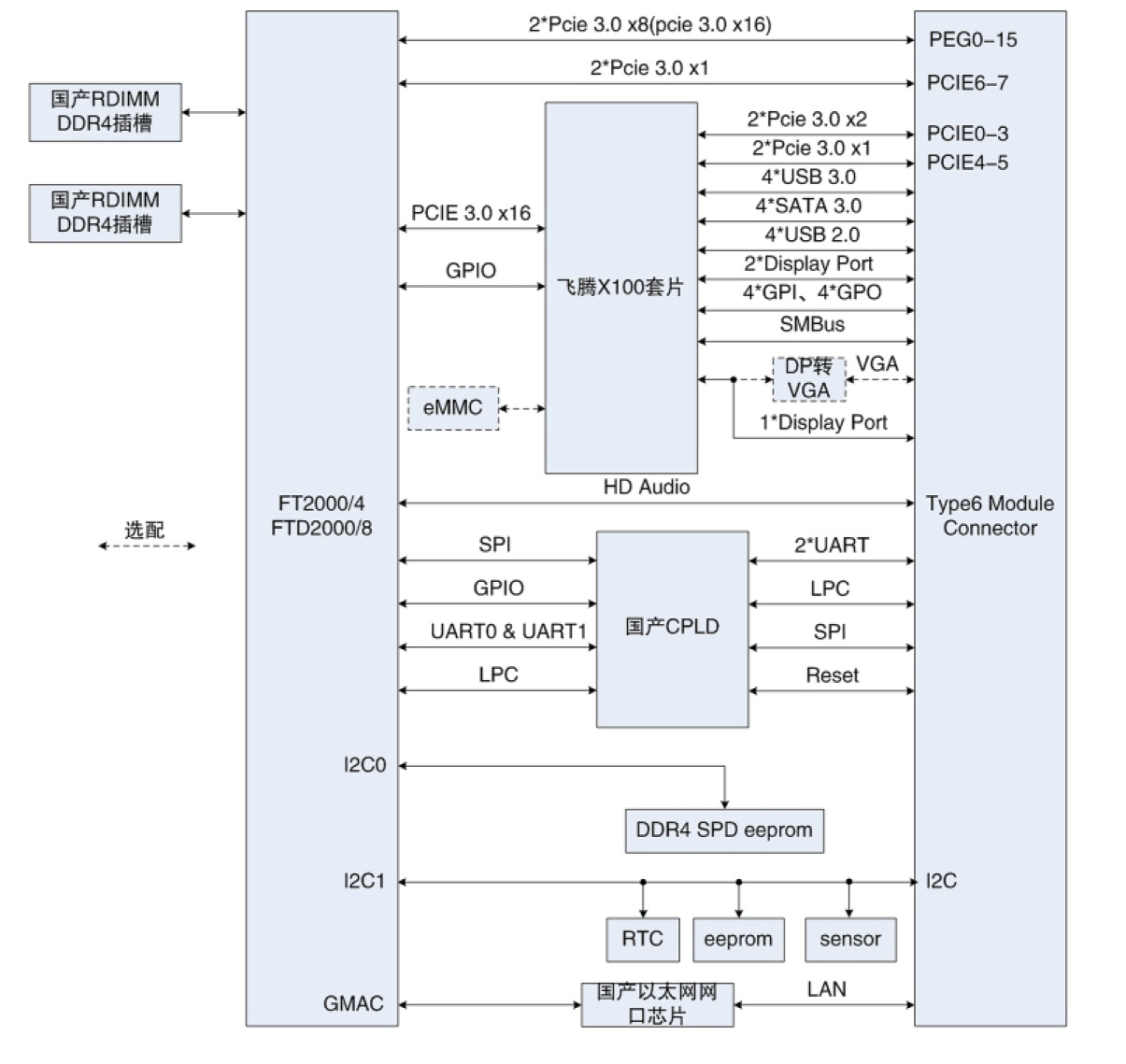

圖2 CME2000-T6組成框圖

二、技術指标

物理特性	形态	COM Express Type6 Basic Module
	尺寸	125mm(長) x 95mm(寬) x 10mm(高)
	電源	支持12V DC
基本特性	處理器	FTD2000/8核，主頻2.3GHZ
	處理器	兼容FT2000/4标準版，主頻2.6GHZ
	內存	1個SODIMM DDR4內存插槽，支持ECC 最大工作速率2666MHZ（根據內存實際适配速率确定）
	存儲	4路SATA 3.0接口，選配eMMC
	BIOS	飛騰UEFI，16MB SPI Flash
	操作系統	國産銀河麒麟操作系統（需另行購買）
I/O特性	以太網	1路千兆以太網接口
	顯示	3路Display Port接口（其中1路支持選配爲VGA出）
	串口	2個三線UART串口，其中1個爲調試串口，另一個爲功能串口
	USB	4個USB 3.0接口（兼容2.0）
	PCIE	2路PCIE 3.0 X8（可配置爲1路PCIE 3.0 X16）
		2路PCIE 3.0 X2
		4路PCIE 3.0 X1
	RTC	闆載RTC
	I2C	1路I2C
	SMBus	1路SMBus
	LPC	1路LPC
	GPIO	4路GPO、4路GPI
	HDA	1路HDA音頻接口
	看門狗	1路看門狗
環境	工作溫度	0~55℃
	存儲溫度	-40℃~85℃
	濕度	5%~95%（無凝露）
功耗	功耗	FTD2000/8，25W
功耗	功耗	FT2000/4，14W
國産化率	國産化率	100%
