TS9800J系列分流器

一、産品簡介

戎騰網絡推出的TS9800J系列分流器主要針對核心網絡流量采集、過濾彙聚、負載均衡等應用。TS9800J系列産品包括TS9804J、TS9807J、TS9814J三種型号，分别提供3槽業務闆、5槽位業務闆和12槽位業務闆，具有高可靠、高密度、高性能、低功耗等特點。TS9800J系列産品采用主闆與子卡的形式，子卡包含10G LAN、100GE LAN接口，爲用戶提供性價比高和擴展性好的解決方案。

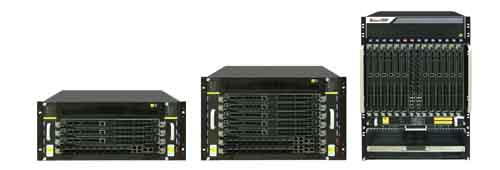

TS9804J

TS9807J

TS9814J

二、特性

接口：可提供支持10G、100G接口的子卡模塊方便用戶根據組網需求靈活選擇
性能：設備所有端口均能線速轉發處理，時延小于50us
報文過濾：可根據輸入報文的源IP、目的IP、協議類型、源端口、目的端口、輸入接口組号、TTL、TOS、分片标識等多維度，對報文進行分類，可同時支持IPv4和IPv6規則
報文複制：可将符合某分類規則的流量複制爲多份，輸出至不同的輸出端口組
深度檢測：支持報文的全包內容的正則表達式匹配和用戶自定義方式匹配
DPI觸發規則：支持DPI觸發靈活多元組功能（可同時支持IPv4、IPv6）
自動負載均衡：可檢測與輸出端口相連的後端設備LINK狀态，在其LINK DOWN時自動負載分擔到組內其他幾個端口
單纖收發：同一個接口可實現TX、RX分離，提高了端口的可用性
冗餘電源：設備提供1+1冗餘電源，交流、直流可選，增加設備的可靠性
同源同宿：支持多種負載均衡算法，保證流的完整性
MAC标識：可使相同的會話具有相同的目的MAC地址；源MAC可攜帶鏈路輸入信息和匹配規則号
流管理：支持流管理和流統計功能，支持Netflow V9
采樣、報文頭輸出：支持報文采樣和報文頭輸出
配置管理：支持命令行管理界面，支持SNMP流量管理
其它特征：支持 VLAN、MPLS頭部剝離和IPinIP等隧道剝離，支持接口光功率監測

三、型号規格

	TS9804J	TS9807J	TS9814J
最大吞吐	1.2Tbps	2Tbps	4.8Tbps
最大業務接口數	6010G/6100G	10010G/10100G	24010G/24100G
最大業務闆卡數	3	5	12
交換闆卡數	1	2	2
管理接口	5RJ45管理口，1RJ45 串口
機箱尺寸	177×483×467(mm) （高×寬×深）	310×483×467(mm) （高×寬×深）	708×483×467(mm) （高×寬×深）
散熱方式	機箱風扇散熱
重量	15.5Kg	21.3Kg	90.9Kg
環境要求	工作溫度：0℃到50℃，存儲溫度：-10℃到60℃，濕度：10%-90% (非冷凝)
電源和功耗	電源：220V AC或者48V DC，雙冗餘電源，最大功耗：1.5KW	電源：220V AC或者48V DC，雙冗餘電源，最大功耗：1.5KW	電源：220V AC或者48V DC，雙冗餘電源，最大功耗：3.45KW
