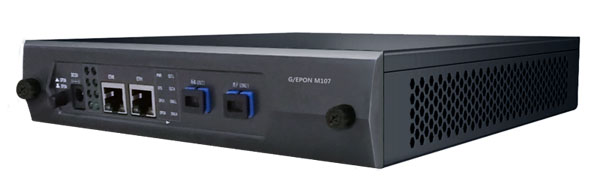

G/EPON Middleman 107

一、産品簡介

G/EPON Middleman 107設備是戎騰網絡自主研發的GPON和EPON複用型網絡流量處理設備,即插即用;采用串接的方式接入GPON或EPON鏈路中,在不影響GPON或EPON系統正常通信的情況下,提供GPON或EPON報文到标準以太報文的轉換接口,将用戶流量複制并通過鏡像口輸出;提供标準以太幀到GPON或EPON報文的封裝接口,用于向GPON或EPON線路中插入自定義的數據報文,以實現對用戶數據的分析和監控。

設備遵循GPON的ITU-T G.984.x系列标準,滿足《中國電信GPON設備技術要求》對GPON設備的相關要求。遵循EPON的IEEE802.3ah标準,滿足《YD/T 1475-2006接入網技術要求-基于以太網方式的無源光網絡(EPON)》。


G/EPON Middleman 107
二、特性
  • 部署模式:串接模式,GPON/EPON模式切換通過模式切換開關來實現;
  • 光接口類型:SC/UPC;
  • EPON模式:支持EPON線路數據采集和下行數據報文插入,兼容IEEE 802.3ah;支持自适應上下行FEC;支持自适應三重攪動數據加/解密;支持上行、下行鏡像規則組配置;支持整個數據流程的數據統計,含字節數統計、報文數據統計及實時流量統計等;
  • GPON模式:支持GPON線路數據采集和下行數據插入,兼容ITU-T G.984.X(GPON标準);支持自适應上下行FEC;支持自适應高級加密标準(AES)加/解密;支持上行、下行鏡像規則組配置;支持整個數據流程的數據統計,含字節數統計、報文數據統計及實時流量統計等;
  • 安全性:支持斷電旁路,支持故障旁路。
三、過濾規格
  • 指定字段過濾:LLID(EPON),Port-ID(GPON),UDP、TCP端口号;
  • 指定類型過濾:支持IPTV類型報文、Radius認證報文、非網絡行爲報文過濾;
  • 指定端口過濾:OLT、ONU。
四、系統管理特性
  • 軟件升級:支持遠程升級;
  • 固件升級:支持遠程升級;
  • 配置管理:支持遠程控制協議。
五、規格
  • 設備尺寸(W*D*H):207.5mm × 230.1mm ×37mm
  • 設備供電:支持市電220V直接供電,使用DC12V适配器連接 或者使用12V移動電源對設備供電
  • 标準網口:兩個千兆标準以太網接口(GE0/ 1)
  • 光模塊:3個,1個EPON OLT端模塊,1個GPON ONU端模塊(G/EPON兼容)和1個GPON OLT端模塊
  • 光衰減器:3個,1個5dB 1個10dB 用于鏈路光強過高時的接入
  • PON接口:2個,1個OLT接口,1個ONU接口
  • 硬件Bypass:帶光保護開關,支持斷電旁路
  • 工作環境溫度:-10℃到40℃
  • 存儲溫度:-20℃到75℃
  • 工作濕度:5%-85% (非冷凝)
  • 存儲濕度:5%-95% (非冷凝)
  • 散熱:內置高可靠性工業級風扇
