ATCA-SC240/960
戎騰網絡推出的SC系列全國産ATCA交換闆爲面向IPTV、IMS、RNC/BSC、寬帶應用、路由交換、網絡安全等應用，基于ATCA架構并采用國産CPU和國産主流交換芯片設計，用來對線卡及處理闆卡進行控制，并完成數據交換。SC系列全國産交換闆産品背闆符合标準PICMG 3.1（Option 9）規範，可提供13個fabric數據接口和14個千兆以太網Base控制接口。SC系列全國産交換闆産品既可作爲标準的ATCA交換闆使用，也可配合戎騰網絡的其他應用處理卡，來構建靈活的應用處理方案。

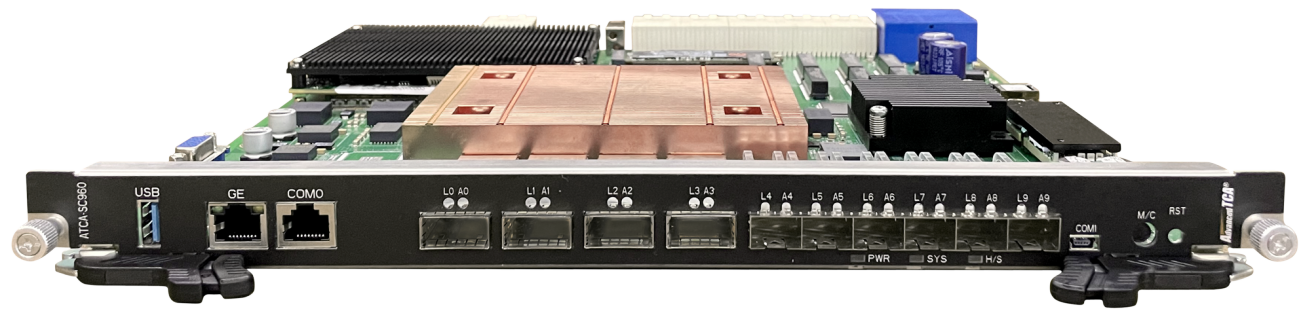

圖1 ATCA-SC960 實物圖

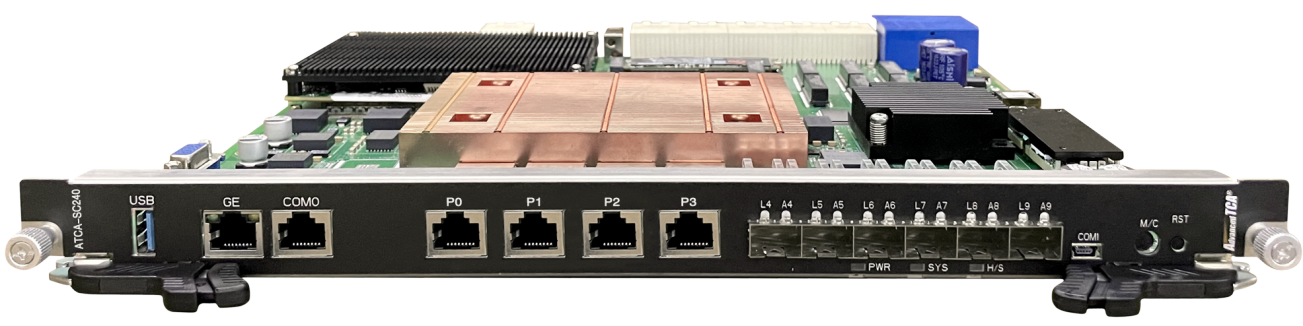

圖2 ATCA-SC240 實物圖
二、産品特性
- Fabric接口：可提供支持13個10G XAUI/40G-KR4背闆fabric接口的型号，方便用戶靈活選擇适配各種ATCA機箱類型fabric接口需求。
- Base接口：可提供14個千兆以太網背闆Base接口，可适配各種ATCA機箱類型不同Base接口數量需求。
- 接入接口：可提供6個10G SFP+接口，搭配4個100G QSFP28或10/100/1000M自适應以太網接入接口型号，方便用戶根據組網需求靈活選擇。
- 性能：960G數據交換容量，支持4個分流組和64個組播組。
- 完全獨立的數據平面和控制平面設計：可适應關鍵節點及應用的可靠性要求，提升網絡設備的核心基礎構架。
- CPU模塊化設計：CPU采用COM Express Type6 Module接口，既能使用公司自研飛騰騰銳D2000 Type6 COMe卡，也可适配标準Type6 COMe卡，方便客戶按照CPU能力需求進行替換和升級。
- 豐富強大的交換管理能力：支持二層交換和三層路由功能，支持交換管理配置功能。
- 動态負載均衡：集成大象流檢測功能，可根據檢測結果進行動态負載均衡處理。
- 風暴抑制：具有端口單播/組播/廣播風暴控制功能。
- 虛拟化隧道：支持VXLAN、NVGRE以及GENEVE等虛拟化隧道技術。
- 端口隔離：支持按端口配置不同的規則。
- 全國産：滿足100%國産化器件要求。
型号 |
描述 |
ATCA-SC960 |
背闆13個40G-KR4 fabric接口，面闆6個10GE、4個100GE |
ATCA-SC240 |
背闆13個10G-XAUI fabric接口，面闆6個10GE、4個1GbE |
四、産品規格
規格名稱 |
描述 |
|
型号 |
ATCA-SC960 |
ATCA-SC240 |
Fabric接口 |
13個40G-KR4以太網接口 |
13個10G XAUI以太網接口 |
業務接口 |
6個10G SFP+以太網接口 4個100G QSFP28以太網接口 |
6個10G SFP+以太網接口 4個10/100/1000M自适應以太網接口 |
Base接口 |
14個千兆以太網控制接口 |
|
形态 |
符合标準PICMG 3.1（Option 9）規範 |
|
尺寸 |
280mm（深）×322mm（寬）×30mm（高） |
|
功耗 |
最大：210W |
最大：200W |
環境 |
工作環境溫度：0~ 45℃ 存儲環境溫度：-10 ~70℃ 工作環境濕度：10%-85%（非冷凝） 存儲環境濕度：5%-95%（非冷凝） |
|
控制平面 |
自研基于飛騰騰銳D2000的Type6 COMe模塊，支持标準Type6 COMe 模塊 |
|
存儲 |
1個SATA M.2硬盤接口，支持2248和2280兩種尺寸 |
|
性能指标 |
支持4個分流組、64個組播組 提供960Gbps交換容量 支持按端口配置不同規則 |
|
前面闆 |
2個RS232 RJ45串口 1個RJ45千兆自适應網口 LED燈（PWR、SYS、H/S） 1個複位按鈕 |
|
國産化率 |
100% |
|
