RT1280系列分流器

一、産品簡介

RT1280設備(圖1)是一款支持網絡行爲審計系統、網絡內容審計系統和入侵檢測系統的高速流量預處理平台,實現100G以太網、40G POS(OC768)、10G POS/LAN/WAN的流量采集、多元組過濾、內容深度檢測、交換和分流。RT1280采用ATCA-NTW1280機箱,機箱從左至右分别爲1-14号槽,采用前後對插形式,符合ATCA規範的單闆均能插入機箱使用。


圖1 RT1280設備

Skipper 2.0是RT1280/RT640/RT200系列流量預處理平台的用戶操作接口,Skipper由CLI(Command Line Interface,命令行接口)和RCP(Remote Control Protocol,遠程控制協議)API組成。

如圖2所示,RT1280設備的處理流程爲:流量接收→數據提取→多元組過濾→交換分配→高速交換(交換控制卡)→IP-ID表→MAC查表→輸出QoS控制(10G線卡)→數據成幀→流量輸出。在進行DPI時,通過高速交換進入流管理和特征匹配過程,然後再通過高速交換執行輸出。

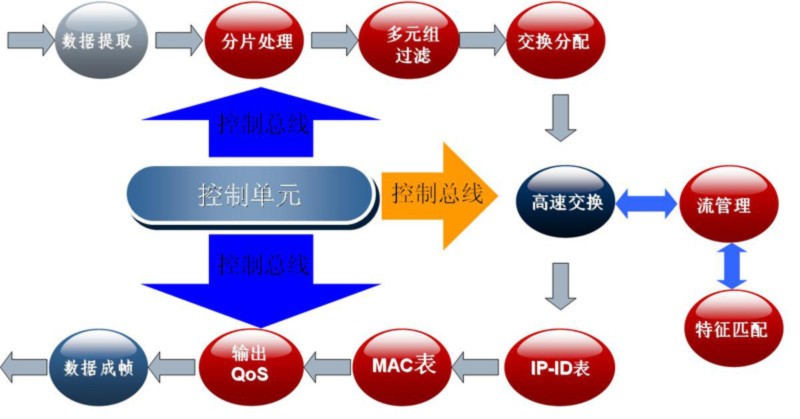

圖2 RT1280處理流程
二、特性
  • 系統交換容量1.28T;
  • 支持包括10G以太網、10G POS、40G以太網、40G POS和100G以太網等多種速率的線卡;
  • 單機箱100G以太網最大輸入能力爲2.4T(共12對100G以太網鏈路);
  • 單機箱40G POS最大輸入能力爲960G(共12對40G POS鏈路);
  • 單機箱10G POS/WAN/LAN最大輸入能力1.92T(共96對萬兆鏈路);
  • 支持采用标準ATCA架構的各種多核處理卡和線卡;
  • 每個線卡連接背闆的速率爲80Gbps(2個40Gbps);
  • 雙交換闆構造(Dual-Star);
  • 包含12個線卡槽位,2個交換槽位;
  • 支持雙電源(220V交流和48V直流);
  • 支持IPMI管理。
三、規格
  • 尺寸:485mm(W)X575mm(H)X465mm(D)
  • 槽位:14個槽位,包含12個線卡(多核處理卡)槽位、2個交換闆槽位
  • 輸入電壓:220V AC或48V DC (雙冗餘備份)
  • 最大功率 :3000W
  • 儲藏溫度: -20℃-75℃
  • 工作溫度:0℃到40℃
  • 工作濕度:5%-85% (非冷凝)
  • 存儲濕度:0%-85% (非冷凝)
