湖南一一網絡科技有限公司-ATCA采集卡/接口卡-ATCA-PFC802

ATCA-PFC802

一、産品簡介

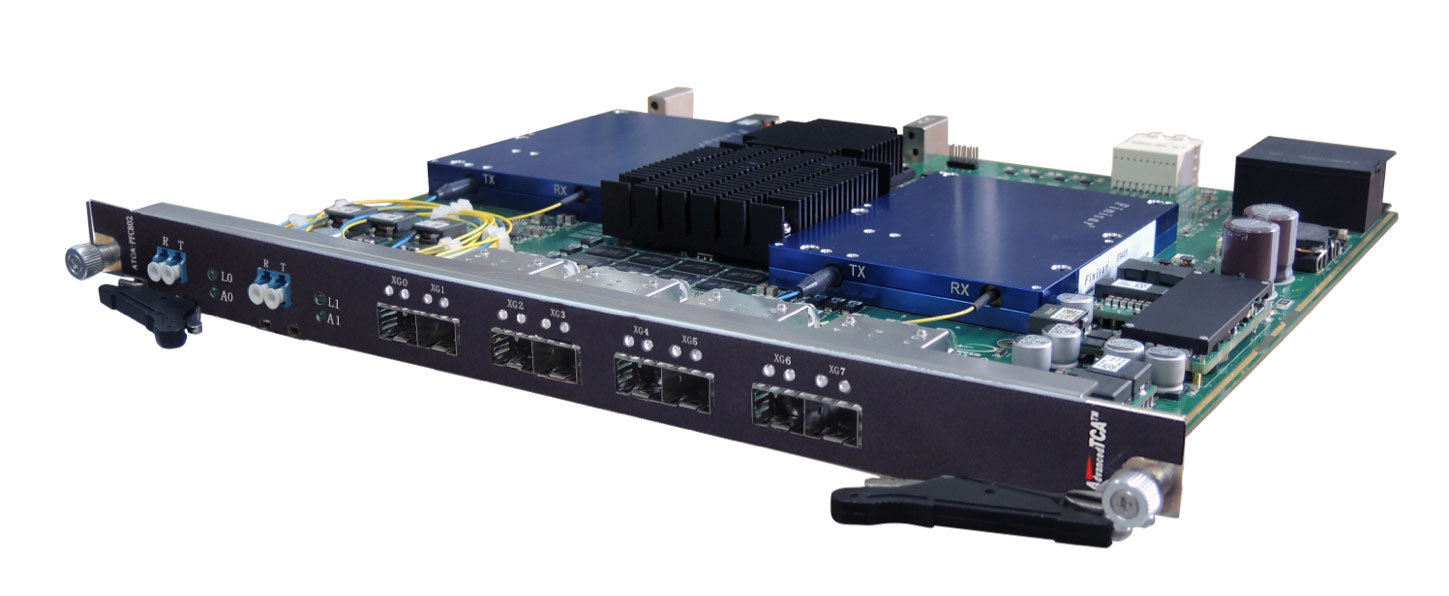

ATCA-PFC802是一種40G POS和10G以太網混合輸入輸出的ATCA接口闆，支持對輸入報文進行過濾、分流和負載均衡，前面闆提供2個40G POS接口和8個SFP+萬兆以太網接口。配合ATCA機箱以及ATCA-SC640交換控制卡使用，實現40G POS和10G以太網的輸入輸出、多元組過濾、流管理、Radius标簽關聯和交換等功能。在輸出時，支持分組分流、組播輸出和按規則指定輸出。

ATCA-PFC802支持并接和串接兩種模式。在串接模式下，PFC802可實現在40G POS鏈路上的多元組規則阻斷，同時根據規則配置複制流量到後端分析平台；在并接模式下，PFC802用于40G POS的協議轉換和過濾分流輸出。

ATCA-PFC802

二、特性

2個40G POS輸入輸出模塊，8個SFP+萬兆以太網輸入輸出模塊，分别符合OC768和IEEE 802.3标準規範；
線速處理80Gbps流量，支持256K多元組過濾表項（含源目IP、源目端口、協議号和TCP Flag等），每個域都支持掩碼和範圍；
支持源IP、目IP、源目IP、源IP+源端口、目IP+目端口等11種分流算法；
單闆支持4個分流組；
單闆支持64個組播組；
支持流保持輸出；
支持多達1000萬條以上流規則；
報文輸出時，可通過源MAC地址标記設備ID、闆卡ID、通道ID及所命中的規則；
在使用SC640進行控制時，可實現Radius的ID與報文的關聯，在輸出報文中标示用戶ID；
可以按輸入端口配置不同的規則；
可動态增加、修改、删除規則；
從主控下發規則到規則生效的時延小于0.5ms；
支持1024個後端分析服務器。

三、規格

數據接口：2個40G POS接口，8個萬兆以太網接口
背闆連接能力：雙向分别達到80Gbps
尺寸（W*H*D）：322mm*30mm*280mm
功耗：120W
工作溫度：0℃到50℃
存儲溫度：0℃到60℃
工作相對濕度：10%-85% (非冷凝)
存儲濕度：5%-95% (非冷凝)
