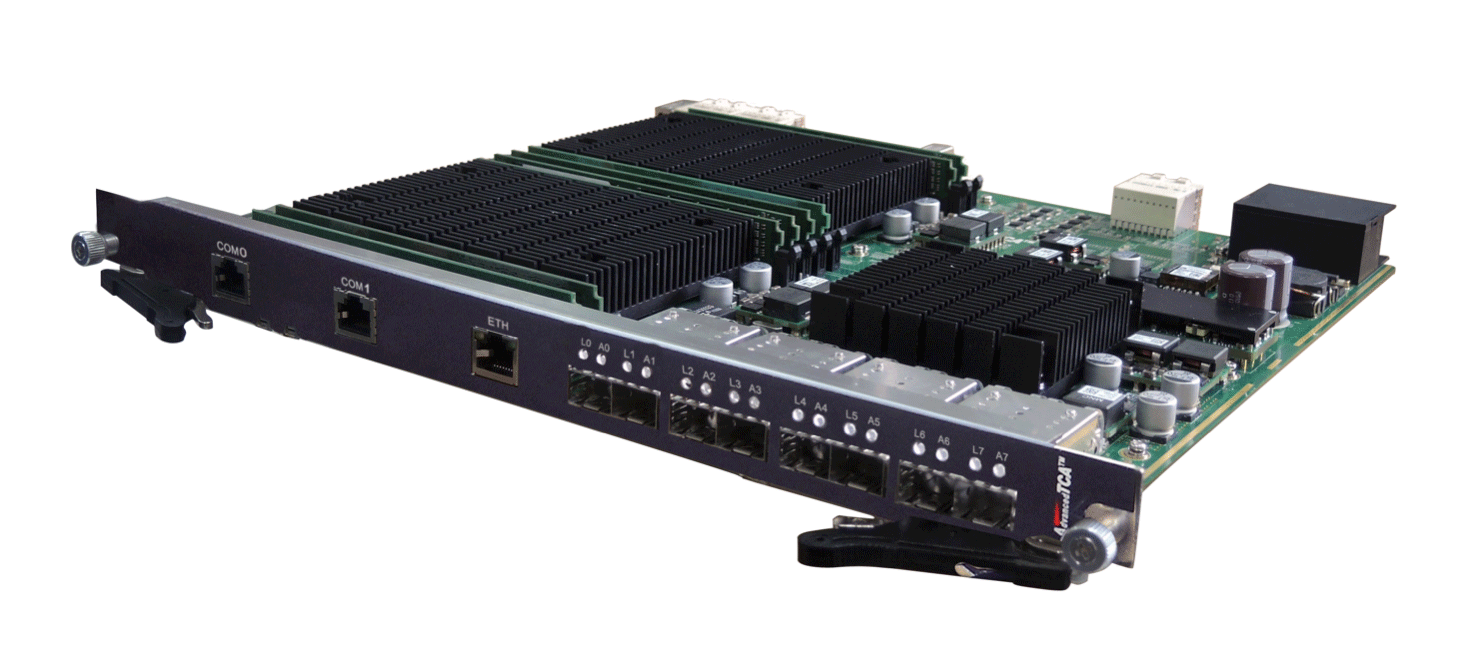

ATCA-CDP2000

一、産品簡介

ATCA‐CDP2000是基于雙Cavium CN6880（OCTEON II）多核處理器的綜合業務處理卡，每個處理器擁有32個核和功能全面的硬件加速引擎，每個數據處理單元最多可配置32GB DDR3 SDRAM。

ATCA‐CDP2000所采用的Cavium CN6880有以下主要特點：

高速互連：硬件單元和內核是高速互連的，這些互相連結的部件與內核工作在同一頻率，從而确保線速處理；
專用的DMA引擎：專用的DMA引擎讓每個硬件加速引擎都能高速訪問內存；
支持32個MIPS內核，頻率達1.0GHz；
報文管理加速器：支持報文數據緩沖區自動配置與釋放、Layer-2至layer-4報文表頭解析、異常檢測以及Checksum的計算、硬件自動實現報文保序；
TCP/UDP加速器：實現報文管理的加速，收到報文時自動檢查表頭，傳送時自動産生TCP/UDP Checksum，自動實現超時管理從而有效支持TCP重傳；
硬件支持MD5、SHA、DES、AES、SNOW 3G等各種安全加速算法；
存儲應用加速：支持RAID5及RAID6的存儲加速。

ATCA‐CDP2000主要面向IPTV、IMS、RNC/BSC、寬帶應用、路由交換、網絡安全等各類骨幹網絡流量監管和業務分析，能夠實現內容檢測、協議識别、流量統計、流量聚合與分流等多種應用。并滿足OEM廠商的軟硬件可擴展要求。

CDP2000與其他同類Cavium産品的本質區别：

（1）兩個Cavium芯片、面闆端口和背闆之間的連接采用高速FPGA，可以實現定制方式的流水線報文處理（如報文轉義、GRE報文提取等），具備更靈活的分流和轉發功能；

（2）在面闆上直接接入8個萬兆以太網接口，可以單闆實現80G的流量輸入輸出；

（3）配置管理既可以通過本闆自身提供，也可以通過背闆來的以太網或LPC總線控制；

（4）既可以通過面闆和背闆的端口實現輸入輸出，也可以接RTM闆實現輸入輸出。

ATCA-CDP2000

二、特性

雙Cavium CN6880芯片；
每個CN6880：頻率1.0GHz，32個MIPS64核；
8個DDR3插槽，最大支持64G（8*8G）DDR3內存（标準配置16G）；
支持128K條帶掩碼的多元組規則，線速實現多元組過濾；
實測整闆正則表達式匹配處理能力44Gbps；
報文轉發處理能力80Gbps；
支持可擴展的協議識别與協議分析；
支持Console、Telnet/SSH和動态API（Linux平台）三種配置方式。

三、規格

數據接口：8個SFP+萬兆輸入輸出接口
COM口：2個，用于近距離管理配置，每個OCTEON II處理器一個COM控制口
千兆以太網控制口：1個，遠程管理接口
高帶寬I/O子系統
8個10GE前端I/O端口（SFP+接口）
40G鏈路到每塊OCTEONII處理器
24個GE（SFP）和2個10GE（SFP+）後I/O端口（Zone3，連接RTM）
尺寸（W*H*D）：322mm*30mm*280mm
最大功耗：120W
工作溫度：0℃到35℃
工作相對濕度：10%-85%，非冷凝
存儲溫度：0℃到60℃
存儲濕度：5%-95%，非冷凝
