ATCA-CDP4000

一、産品簡介

ATCA-CDP4000是戎騰網絡采用标準PICMG規範，基于ATCA架構設計的一款高速業務處理闆卡。闆卡支持L2-L7硬件加速，具備高性能DPI加速引擎、高速加解密引擎、統計計數加速引擎等多種硬件加速單元，可滿足各種高性能、大容量、高複雜度的數據處理場景。

ATCA-CDP4000可根實際需求搭配戎騰網絡的交換卡和數據接口卡構建不同的系統方案。目前基于該闆卡構建的系統廣泛應用于 IDC數據中心、雲計算、數據分析、移動核心交換、SDN交換機、防火牆、Web Server負載均衡、大型企業骨幹網等場景。

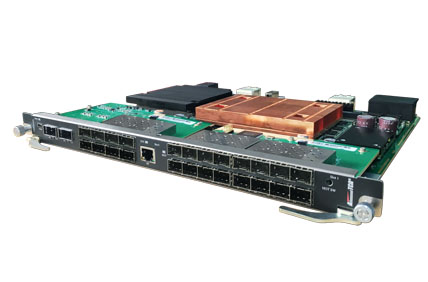

圖1 ATCA-CDP4000闆卡側視圖

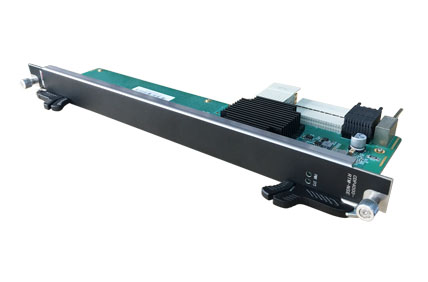

圖2 CDP4000-RTM-NSE闆卡側視圖

ATCA-CDP4000數據面采用高性能的網絡處理器，支持L2-L7層的報文加速，單闆支持高達400G的線速處理能力和高達200G的深度報文檢測能力，支持加解密功能。支持面闆接口和RTM擴展外部TCAM，支持200G背闆交換通路，支持DDR3、DDR4最高可達96GB。

控制面采用Type7（4核）獨立控制單元，支持2個Base控制通路，支持SHMC管理，最大支持16G內存和8G Flash，支持二次開發。

二、特性

滿足PICMG規範，可在符合标準的ATCA機箱中安裝使用；
面闆支持POS、SDH和以太網接口類型，最大4個100G光口、32個10G光口、24個10G POS口（可根據需求選擇不同子卡）；
支持RTM擴展卡；
支持2個100G Fabric接口；
數據面标準配置48GB DDR4內存，可選配96GB；
高達4K個線程，支持SMP系統；
支持L2-L7層報文加速，支持600Mpps報文線速處理；
支持200Gb/s 深度報文識别、檢測；
支持硬件統計加速，可高達512M個；
支持QoS多級限速和流量整形；
支持內部TCAM和外部TCAM擴展；
有完善的SDK和工具鏈，支持二次開發；
支持1個RJ45千兆網口，支持1個mini USB串口；
支持A、B兩路-48V電源輸入監測功能，兼容IPMI2.0标準；
控制單元采用Type7 COMe CPU卡，兩個DDR4 ECC SODIMM內存插槽，8Gbit Flash（可擴展 Type7），與NPS400兩路10G以太網通路和1路PCIe 3.0互聯。

三、規格

外形尺寸	322mm280mm30mm（長寬高）
功耗	300W（含RTM擴展卡）
數據單元	高性能網絡處理器NPS400
控制單元	COMe Type7（支持适配Type6）
面闆接口	數據接口	4100Gbps（QSFP28）+810GE
		32*10GE
	網口	1*RJ45（1G/100M/10M自适應）
	串口	1*mini USB串口
RTM接口	TCAM擴展	支持100W條144位TCAM規則
背闆接口	數據通路	2*100G Fabric通路
	控制通路	2*1G Base通路
環境要求	長期工作溫度：5℃～40℃，濕度5%～85%（無凝露）
	短期工作溫度：-5℃～50℃，濕度5%～90%（無凝露）
	存儲溫度：-40℃～70℃，濕度10%～95%（無凝露）
