ATCA-NTW6401
一、産品簡介

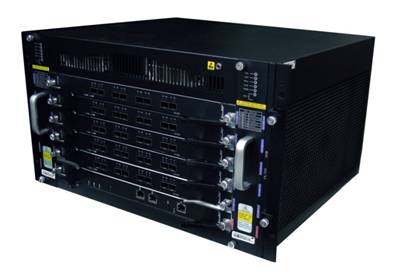

ATCA-NTW6401機箱
二、特性
三、規格
ATCA-NTW6401機箱是一款基于ACTA标準（PICMG3.0 R2.0）的6槽機箱。機箱從下往上分别爲0至5号槽，采用前後對插形式，符合ATCA規範的單闆均能插入機箱使用。機箱由機框單元、通風防塵單元、風扇單元和電源單元組成。0号槽爲交換控制闆槽，1-5号槽爲線卡槽，背闆連接采用單交換闆構造。機箱采用雙電源冗餘設計，電源電壓爲标準220V AC或者48V DC電壓。高集成度設計理念提供了更高密度的接口，在單位體積內爲用戶提供了更高密度的處理接口，爲用戶節省了大量的機櫃空間和采購維護成本。
ATCA-NTW6401機箱
- 單機箱共6個槽位，其中機箱1-5号槽位爲線卡槽位，0号槽位爲交換闆卡槽位；
- 采用分布式體系結構，所有關鍵部件均采用冗餘設計，包括控制核心、交換引擎、電源和風扇等；采用無源背闆設計、避免機箱出現單點故障；所有單闆支持熱插拔，并且對其他單闆上運行的業務無影響；
- 每個線卡接連背闆的速率爲120Gbps（3個40Gbps）；
- 支持雙電源（220V交流和48V直流）；
- 支持IPMI。
- 尺寸（高X寬X深）：268×485×385 (mm)
- 總槽位數：6
- 交換卡槽位數:1
- 數據卡槽位數:5
- 一次電源:2
- 輸入電源（兩者擇一）：AC：110V-242V 或 DC：48V
- 最大功率 ：1200W
- 最大電流 ：小于10A
- 工作環境： 溫度 0℃-35℃ 相對濕度 10%-85%非冷凝
- 儲存環境：溫度 -20℃-60℃ 相對濕度 5%-95%非冷凝
