運營商數據業務分析系統前端解決方案

1、引言

運營商市場競争的加劇使得運營商在不斷完善網絡覆蓋質量的同時,也在加快自身的“軟實力”部署—客戶體驗、服務捆綁、精确化營銷以及精準化管理等新一代服務模式日漸清晰。這些服務的實現需要以完整的後台數據倉庫爲基礎,保證戰略決策的實時支撐;而另一方面,随着光進銅退的光網建設,運營商核心骨幹網絡的帶寬越來越高,數據統計分析模式将會改變,一些分析統計的基本數據将會從後端移到高速前端完成。

2、解決方案

當前電信骨幹網絡大量采用40G POS、100G以太網技術,對于海量的流量,不适合采用大量的服務器做集群來解決協議識别、協議流量統計等工作。随着骨幹鏈路的不斷擴容,數據業務分析廠商會将越來越多的精力放到如何提高接收的速度、統計的速度。而當基于流的數據統計、協議識别等工作在高速前端完成時,将減輕後端數據分析系統壓力。将數據業務分析系統廠商的精力和重點重新移回分析業務上。


3、戎騰數據業務分析系統前端解決方案

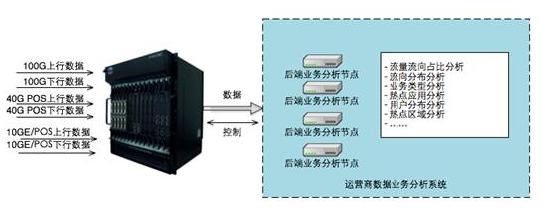

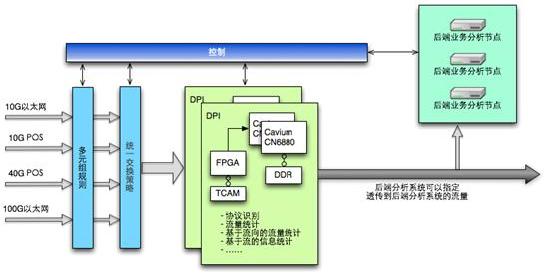

戎騰網絡骨幹網數據業務分析前端解決方案,采用ATCA架構方案。采用ATCA-NTW1280機箱或ATCA-NTW6401機箱,流量通過分光進入PFC802(40G POS卡)、HFC604線卡(100G以太網卡)、CNT8PE(10G POS卡)、CNT16(10G 卡)進入設備,通過多元組規則标識流量或者過濾流量後,進入綜合業務處理卡CDP2000進行協議識别、流量統計等工作,識别及各個指标的統計結果由CDP2000通過交換闆發給後端系統。後端系統可采用其他ATCA廠家的X86處理闆卡插入機箱做成一體化設備,也可以通過光纖将後端連接到前端設備。


目前戎騰網絡在該解決方案中可用的采集卡有:

  • ATCA-CNT8

  • ATCA-CNT16

  • ATCA-CNT8PE

  • ATCA-CNT16PE

  • ATCA-PFC802

  • ATCA-HFC602

  • 目前戎騰網絡可以用來做綜合業務處理的DPI卡有:

    目前戎騰網絡用來做爲交換和主控的卡是:

    該解決方案爲客戶提供了前端系統DPI的通用平台。客戶可根據自己的需求采購硬件,并自行開發多核綜合業務處理卡上的業務處理程序。

    騰網絡也同時給大客戶提供了一定的ATCA定制服務,下面是一個數據分析系統前端的定制需求樣例。

    功能點 所需數據
    單/多用戶流量統計

    某時間段內的上行/下行總流量

    某時間段內的上行/下行包數

    某時間段內的上行/下行流量峰值速率

    流量構成

    各應用協議名稱

    各應用協議産生流量

    使用次數

    用戶

    流量流向

    源IP地址

    目标IP地址

    總流量

    峰值速率

    分鏈路流量統計

    上行/下行流量

    上行/下行包數

    上行/下行碎片包

    上行/下行平均速率

    上行/下行峰值速率

    網站分析

    網站名稱

    網站地址

    訪問網站産生流量

    訪問網站用到的應用協議

    訪問次數

    訪問成功率

    訪問用戶

    訪問時間

    搜索關鍵字

    關鍵詞

    搜索次數

    搜索引擎
