高速骨幹網流量采集與分流實現方案

1、流量采集

所謂流量采集,就是将網絡流量通過物理層、數據鏈路層的信号解析和解幀,實現IP原始報文的獲取。骨幹網流量采集系統是一種對骨幹網進行流量獲取并分析的系統,主要應用于運行商廣告推送、運行商計費取證服務、運行商信令監控服務、園區網審計、大數據分析等領域。

2、高速網絡流量采集系統

随着以太網技術和光纖通信技術的應用,骨幹網帶寬的增長及規模的擴大,大規模的網絡流量采集面臨着數據規模龐大和流量日益複雜的挑戰,傳統的基于軟件的流量采集技術的性能已然無法滿足要求。現有的高速骨幹網流量采集方案主要分爲三類:基于多核處理器的流量采集方案,基于交換芯片的流量采集方案,和基于FPGA的網絡流量采集方案。

每種方案各有特色,下文将一一進行說明。

a)基于多核處理器的高速網絡流量采集系統

多核處理器能夠提供強大的并行計算能力,應用于流量采集系統的主要型号有Broadcom的XLP、XLR、XLS,Cavium的CN6880、CN5880,以及Tilera的TILE-GX36等。采用此方案的系統可編程實現流量采集,還可對報文進行修改,具有較高的靈活性。但系統CPU的處理能力有限,無法真正實現線速處理,整體性能不會很高,但是由于有處理器的參與,比較複雜的處理,如流表的管理、應用層協議識别、Radius上線與報文綁定等功能比較容易實現。



圖1 一種基于Cavium CN6880的流量采集器CDP2000


b)基于交換芯片的高速網絡流量采集系統

交換芯片的價格較便宜,且有成熟的套片解決方案可供參考。但其過濾功能非常弱,隻支持非常簡單的精确多元組過濾,無法做深度報文檢測(DPI: Deep Package Inspection),且無法支持POS和WAN等以太網接口,這也使得基于交換芯片的流量采集方案在實際使用的範圍受到限制。

c)基于FPGA的高速網絡流量采集系統

基于FPGA的解決方案目前較少,主要原因是FPGA芯片價格較貴,且需自行設計所有高速電路和過濾算法,技術門檻較高,需要深厚的研發能力。但其兼有多核系統的高靈活性和交換系統的高性能,優勢也是非常明顯的。




圖2 基于FPGA的100G網絡流量采集系統HFC602


表1 三種流量采集方案的比較




基于多核處理器

基于多核處理器 基于多核處理器

芯片價格

一般 較低 較高

硬件設計難易度

一般 較容易 較難

軟件開發難易度

一般 較容易 較難

常見網絡接口的兼容性

低 高

流量采集的靈活性

高 低 一般

是否實現線速處理

是


基于多核處理器+交換芯片的流量采集方案是目前應用最爲普遍的方案,雖然系統整體價格略貴,但軟硬件發開難度不大,入門門檻較低。

但随着FPGA的發展,其內部資源日益豐富,特别是內部嵌入了大量IP核,在處理速率、邏輯容量等方面不斷提升,基于FPGA的方案受到了越來越多的關注,國內外許多研究機構及公司先後推出了基于FPGA的網絡流量采集系統。

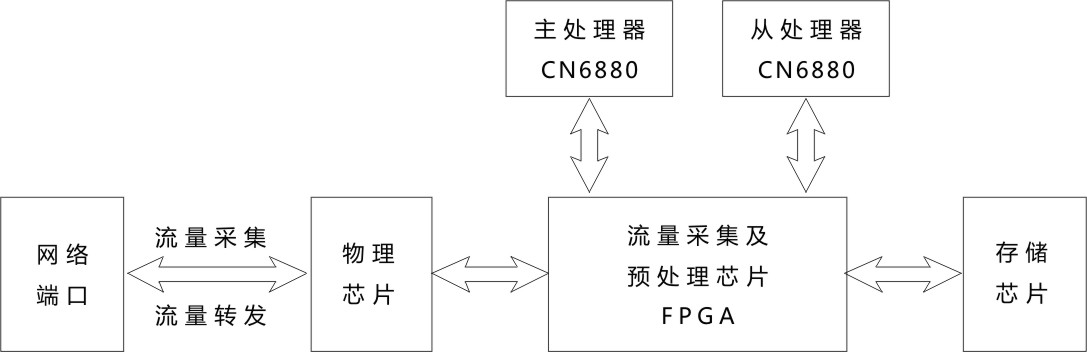

圖2所示是常見基于FPGA的流量采集系統的結構圖,流量采集及預處理平台獲取網絡端口送來的網絡數據包,并對數據包進行流量統計和分析,最終根據流量分析的結果将網絡數據包進行分流重新轉發回網絡中。系統采用硬件和軟件協同實現設計思路,對于數據包的協議解析、數據預處理都由硬件電路實現;後端服務器進行流量的具體分析處理。通過預處理平台對流量進行分類歸并和低負載數據傳輸,有效減少了後端服務器的工作量;服務器對預處理後的數據進行處理,可以有效降低流量處理過程的負載開銷。

3、小結

戎騰網絡科技有限公司推出的100G采集設備(采用ATCA-NTW6401機箱和HFC602業務處理闆卡)是目前市面上大量部署并實網驗證的設備,10G獨立機箱設備(PET160/320)是目前大量部署實網長期穩定運行的高密度協轉設備,3G/LTE産品(ATCA-NTW6402)由于采用軟硬結合方案(FPGA+NPU),單闆處理能力達到40G bps 3G GRE/ 160G LTE,具有較高的性價比。
