10G分流器:傳統産品與新的挑戰

網絡分流器(Network Distributor)是一種網絡流量過濾采集設備,工作在第三、四層,專門用于互聯網流量分析領域,是一種爲降低後端分析而進行流量過濾、衰減、交換和分流的設備。目前已有的分流器包括千兆、10G(POS、WAN、LAN)、40G(POS、LAN)、100G以太網、PON(EPON、GPON)、WIFI、3G和LTE等。

分流器有時候又稱爲流量采集器(Traffic Collector)或者網絡探針(Network Probe)。

1、引言

10G骨幹鏈路從2003年開始在運營商部署應用,到現在已經有十多年了。10G鏈路又分爲10G LAN(以太網)、10G POS和10G WAN。十年以前,在這類鏈路上執行網絡審計、信令分析、大數據分析、IDC防護和內容審計對各個廠商而言都是比較大的挑戰,這主要是因爲:

(1)當時,10G骨幹鏈路技術隻掌握在路由器廠商手中,而路由器廠商相對比較強勢。分流器需要大容量規則、分組分流、特征模式、DNS規則、兩級表過濾、輸出QoS、動态IP監控等特殊功能,要求硬件生産廠家必須深入創新,開發新的産品。但是路由器廠商認爲這是一個小衆市場,不願意投入人員來研發,而是使用路由器(或者是經過局部修改的路由器線卡)充當分流器,而流量分析領域的廠商不具備議價和協商的能力。

(2)分析領域廠商本身對業務和加速能力缺乏完整理解,分析領域廠商擅長于從普通以太網網卡捕獲報文,然後用軟件方式進行流重組和協議分析,其所有的技術沉澱都在X86平台上。這類解決方案需要大量的服務器以集群方式堆積來形成完整的10G鏈路分析系統,性能通常不會很高。

(3)以前的服務器的處理能力有限,因爲核比較少,內存訪問的延遲無法隐藏,即使經過反複的優化,也無法達到Gbps以上的處理性能。

當前的形勢已經完全不一樣,分流器領域競争激烈,形成了戎騰網絡(www.rtnetworks.com.cn)等幾家具有競争力的廠家,且分析領域廠商經過十年的積累已經對業務有了較好的沉澱,敢于提出自己的需求,也深刻了解了計算負載如何在硬件和軟件之間分配。另外,服務器的流量處理能力也從300-400Mbps提高了2Gbps左右。

因此,10G分流器當前面臨着要增加新的功能、增加密度并進一步降低成本的問題。

2、挑戰

估計目前在全國範圍三大運營商中,骨幹鏈路和骨幹鏈路邊緣的10G光纖(包括10G LAN、10G WAN和10G POS)達到了萬條左右的規模。在如此多的鏈路上部署審計和信令分析系統,面臨一些新的挑戰:

(1)如何保護用戶投資并擴展單機箱對不同鏈路的支持能力:運營商的網絡是逐步建設起來的,這決定了在一個城市,鏈路種類比較多,包括2.5G、10G、40G和100G等多種。即使在10G鏈路上,又分爲10G以太網LAN、10G以太網WAN和10G POS等形态。很多時候,分析廠商可能直到上線才知道鏈路層的協議類型。

(2)如何增加産品的密度:由于鏈路多、種類複雜,設備的密度最好比較高,體系比較小,功耗比較低。

(3)精細分流能力:能夠在流一級基于DPI(深度報文檢測)過濾掉絕大部分的流量,這樣才能有效降低後端分析服務器的負載。

(4)性價比:十年以前,分流器占到整體解決方案成本的50%,目前雖然降到了20%左右,但是成本仍然是廠家重要的考慮因素。

3、解決方案

傳統10G分流器一般隻有簡單的協議轉換、萬條級的多元組過濾、分組分流等功能,随着技術的發展,支持串規則、流管理、DNS規則、千萬條以上多元組規則等應用需求被挖掘出來,需要硬件廠商具備更強的研發實力和技術沉澱。

新型分流設備一般采用圖1所示的處理流程。

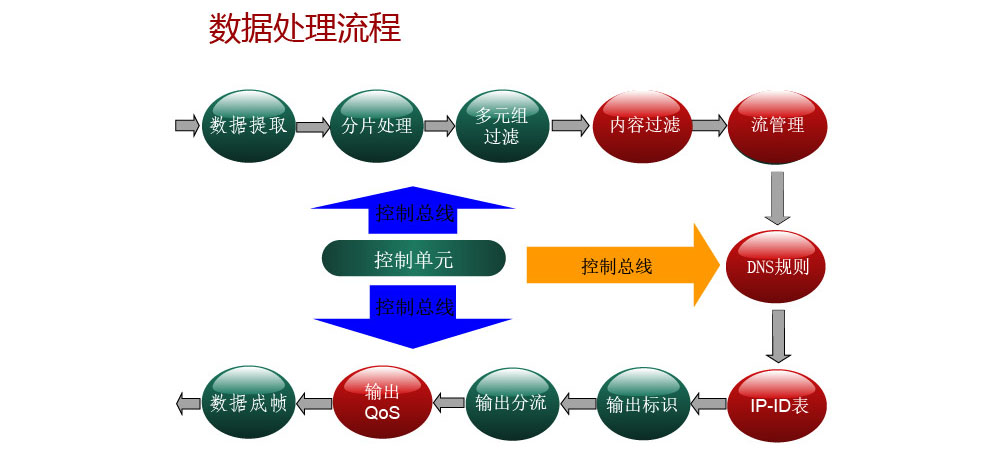

圖1 新型10G分流設備處理流程


在整個處理流程中,數據提取針對不同的鏈路執行不同的功能,如普通以太網采用PHY芯片完成此功能,而POS和WAN則需要Framer。多元組過濾和內容過濾有軟件和硬件兩種處理方式。

其中內容過濾的處理能力十分關鍵,在2.5G/s POS鏈路上最大報文吞吐率爲6Mpacket/s,每一個報文的最短處理時間爲167ns。10G/s POS鏈路的最大報文吞吐率爲26Mpacket/s,每一個報文的最短處理時間爲37ns。當前,在高速關鍵字匹配方面,有FPGA+SRAM、TCAM以及純軟件幾種方式,分别有其相應的優缺點。使用TCAM(Ternary Content Addressable Memory)進行關鍵字過濾具有速度快、規則動态性好等特點,但是由于TCAM是基于最先匹配的,即隻能報告最先匹配的地址。而內容審計和應用行爲分析是基于多匹配的,即同一個報文可能匹配多個關鍵字,且TCAM具有長度受限的特點。TCAM用于解決內容模式多匹配,要解決長規則和規則存儲順序兩個問題。鏈接共享多匹配(Linking Shared Multi-Match,LSMM)是一種較好的解決方案。其基本思想是:TCAM每個表項由前段号和段內容組成。若TCAM中存儲有n個表項,則需要在每個表項中擴展位用于存儲前段規則的地址(前鏈域)。每次進行匹配前,将要匹配的內容前面加上前鏈域,送入TCAM器件進行匹配。命中規則的前綴段時,需要将其記錄到存儲器中,稱之爲部分命中表,記錄命中的報文位置和段索引。通過TCAM良序的規則分配方法,将規則長度任意的規則集分配存儲到TCAM中之後,則對任何匹配規則集中多個規則的報文,不會遺漏任何一次匹配。

大規模流管理是另一項關鍵技術,好的散列方式,并在DDR的多個通道和Bank之間并行訪問存儲器,可以提高部分性能。另外,可以通過智能流表分配、無鎖定超時、多通道虛拟隊列等配套技術來提高流管理的性能。

綜合考慮設備的密度、體積、功耗和成本,戎騰網絡(www.rtnetworks.com.cn)的10G分流器(包括PET160A、PET160B、PET320A和PET320B)通過多元組過濾、流管理和DNS規則對報文進行過濾,能夠執行更精細的流量分類。PET設備采用模塊化結構,可以擴展子卡來增加對接口的支持能力。獨有的多鏈路協議封裝(MPE)使得數據提取模塊組件化,可以在1U機箱內支持32個網口,每個網口可以是千兆以太網、2.5G POS、10G LAN、10G POS、10G WAN、40G以太網等不同類型,且每個接口的輸入和輸出可以完全不同,用戶可以自由配置,除40G以太網需要配置不同的子卡之外,其他接口都可以采用一種子卡(隻需要進行軟件配置)。

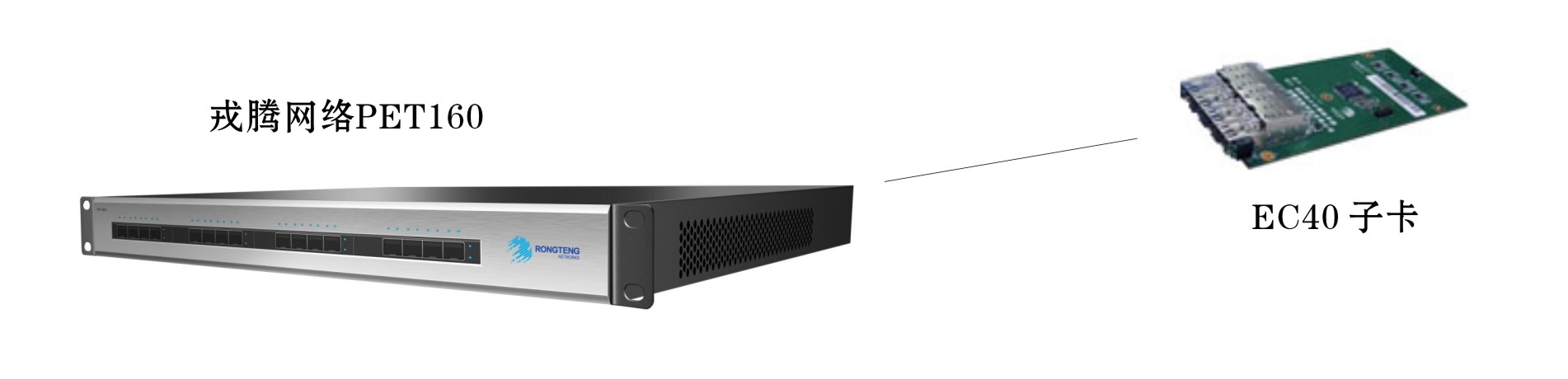

圖2 PET160

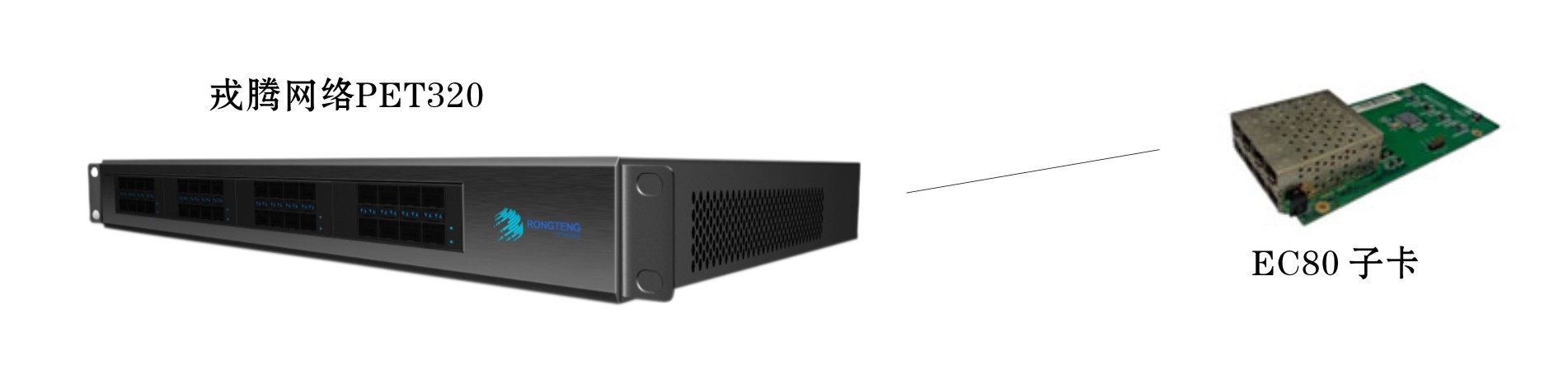

圖3 PET320


這讓用戶的選擇餘地更多,如果隻有1-2對鏈路,可以使用PET160配置一塊子卡。如果鏈路比較多,可以選擇PET320滿配。超過PET320鏈路容量時,可以使用PET設備串接。如圖4所示,3台PET320B可以實現92個接口流量的輸入,最大容量達到920Gbps。如果繼續擴展,可以增加更多的輸入接口,且其輸入鏈路類型可以各不相同。這顯著地增加了系統的可擴展性,保護了用戶的投資。


圖4 PET320串接部署
4、結論

在高速網絡環境下,随着主幹網絡帶寬和流量的急劇增加,複雜網絡應用的層出不窮,傳統網絡IDS、內容審計系統、信令分析系統在數據捕獲和數據處理方面面臨很大的挑戰。10G分流器是一個複雜的系統,設計和實現這樣的系統需要綜合考慮成本、體積、功耗、密度,以及所需要的精細分流功能。
